高強度ばね用ステンレス鋼線
CRYO-S(クライオ-エス)
特徴
CRYO-Sは高い引張強さと優れた靭性を持っている高強度ばね用ステンレス鋼線です。特に太い線径域(2mm以上)では、圧倒的な高強度を実現いたします。
- 熱処理に依らない強化機構を採用しており、SUS631J1-WPCに匹敵する高温域での使用も可能です。
- 化学成分は、JIS規格のSUS304を満足しており、耐食性も当該鋼種と同等です。
線径(mm) (-を超え~-以下) | 引張強さ (N/mm2) | 許容差(mm) | 偏径差(mm) |
0.80(以上)~1.80 | 1960-2210 | ±0.015 | 0.015以下 |
1.80~3.20 | ±0.020 | 0.020以下 | |
3.20~4.50 | ±0.030 | 0.030以下 |
化学成分
種類の記号 | 化学成分(%) | |||||||
C | Si | Mn | P | S | Ni | Cr | その他 | |
CRYO-S | ≦0.08 | ≦1.00 | ≦2.00 | ≦0.045 | ≦0.030 | 8.00-10.50 | 18.00-20.00 | - |
(=SUS304)
機械的特性
図-1 引張特性

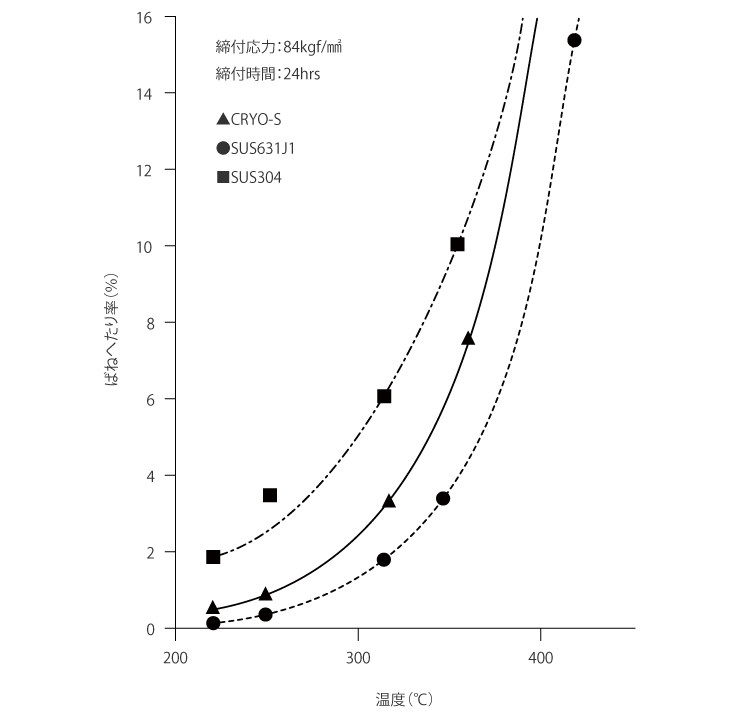

図-2 加熱締め付けによる耐熱特性
CRYO-Sの高い引張強さを図-1、図-2に示します。
優れた特性は線径に関係なしに平均的に高く、引張強さで1960N/mm2以上、となります。
高温特性も図-2に示すように通常のばね用ステンレス鋼線SUS304-WPBに比較して優れた結果が得られます。
