高耐食フェライト系ステンレス鋼線
SSS160
特徴
- Ni、Moを添加せずに耐銹性を向上させた材料です。SUS304に近い耐銹性を有しています。
- 加工硬化がSUS304等のオーステナイト系ステンレス鋼線に比べ小さく、曲げ加工や圧造加工が容易です。
- 強磁性体であり、マグネット工具の使用も可能です。
- 熱膨張係数がオーステナイト系ステンレス鋼線に比べて小さく、温度差による寸法変化が小さいです。
製品規格、製造可能範囲
| 製品区分 | 種類及び調質の記号 | 線径(mm) | 機械的性質 | |||
| 引張強さ（N/mm2) | 伸び(%) | 絞り(%) | ||||
| ステンレス鋼線 | SSS160 | －W1 | 0.23～0.50 | 420～520 | ≧10 | － |
| 0.51～1.60 | ≧20 | |||||
| 1.61～5.00 | ≧20 | |||||
| 5.01～10.0 | ≧20 | |||||
| －W2 | 0.80～1.60 | 500～820 | － | － | ||
| 1.61～5.00 | 500～770 | |||||
| 5.01～9.00 | 500～750 | |||||
| －W2(H) | 0.80～1.60 | 780～1130 | － | － | ||
| 1.61～5.00 | 740～1080 | |||||
| 5.01～6.00 | 740～900 | |||||
| 冷間圧造用ステンレス鋼線 | SSS160 | －WSA | 0.80～1.99 | 420～520 | ≧20 | ≧70 |
| 2.00～10.0 | ≧20 | ≧70 | ||||
| －WSB | 0.80～1.99 | 500～700 | － | ≧40 | ||
| 2.00～10.0 | ≧5 | ≧40 | ||||
- *
- 尚、上表に無い線径や仕様品等につきましては、別途お問い合わせください。
参考データ
1.化学成分
| C | Si | Mn | P | S | Ni | Cr | Cu | N | Nb | |
| sss160 | ≦0.02 | ≦1.00 | ≦1.00 | ≦0.040 | ≦0.006 | ≦0.60 | 16.00～18.00 | 0.30～0.60 | ≦0.02 | 0.30～0.60 |
| 例 | 0.01 | 0.4 | 0.5 | 0.035 | 0.005 | 0.30 | 16.10 | 0.40 | 0.01 | 0.50 |
- *注
- 本ステンレス鋼線は、NSSC160R 線材より製造致しております。("NSSC"は、日鉄ステンレス株式会社の登録商標です)
2.物理的性質
| 鋼種 | 密度 | 比電気抵抗 | 熱膨張率 | 熱伝道率 | 比熱 | |
| (g/cm3) | (Ω･m) | (/℃） | (W/(ｍ・℃)) | kJ/(kg・℃) | ||
| SSS160 | 7.70 | 62x10-8 | 11.8x10-6 | 26.0 | 0.46 | |
| 参考 | SUS304 | 7.93 | 72x10-8 | 17.3x10-6 | 16.3 | 0.50 |
| SUS430 | 7.70 | 60x10-8 | 10.5x10-6 | 26.0 | 0.46 | |
3.機械的性質（例）
| 種類及び調質の記号 | 機械的性質 | |||
| 引張強さ（N/mm2) | 伸び(%) | 絞り(%) | ||
| SSS160 | －W1 | 458 | 24 | － |
| －W2 | 633 | － | － | |
| －W2(H) | 894 | － | － | |
| SSS160 | －WSA | 430 | 25 | 76 |
| －WSB | 573 | 8 | 80 | |

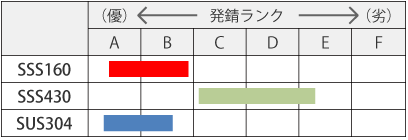

4.耐食性
