ばね用、ねじ用、金網用以外でも 医療、航空機、食品等、用途に応じ対応致しますので御相談下さい。
耐熱材料（高合金）

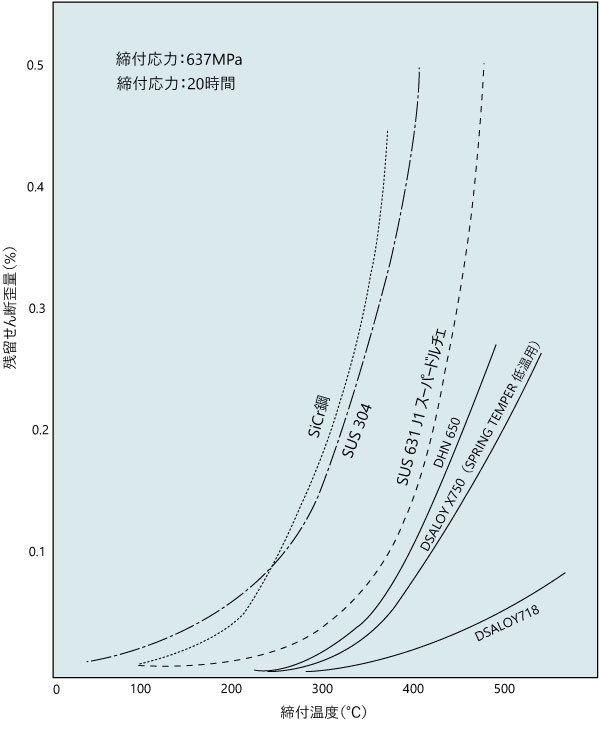

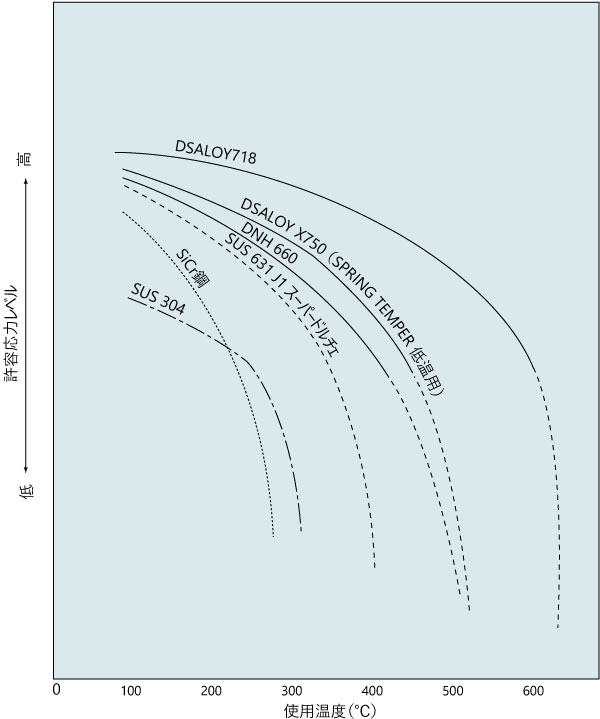

通常のSUS鋼線よりも高温領域で使用できる耐熱材料でかつ耐食性を有した製品を取り揃えております。
| 鋼種 | C | Si | Mn | P | S | Ni | Fe |
| DSA718 | ≦0.08 | ≦0.35 | ≦0.35 | ≦0.015 | ≦0.015 | 50.00～55.00*1 | 残部 |
| DSA750 | ≦0.08 | ≦0.50 | ≦1.00 | - | ≦0.010 | ≧70.00 | 5.00～9.00 |
| 鋼種 | S | Ni | Fe |
| DSA718 | ≦0.015 | 50.00～55.00*1 | 残部 |
| DSA750 | ≦0.010 | ≧70.00 | 5.00～9.00 |
- *1
- Ni+Co
| 鋼種 | Mo | Cu | Cr | AI | Ti | Nb+Ta | B |
| DSA718 | 2.80～3.30 | ≦0.30 | 17.00～21.00 | 0.20～0.80 | 0.65～1.15 | 4.75～5.50 | ≦0.006 |
| DSA750 | - | ≦0.50 | 14.00～17.00 | 0.40～1.00 | 2.25～2.75 | 0.70～1.20 |
| 鋼種 | Ti | Nb+Ta | B |
| DSA718 | 0.65～1.15 | 4.75～5.50 | ≦0.006 |
| DSA750 | 2.25～2.75 | 0.70～1.20 |
真直ステンレス鋼線
トーションばね、フォーミング加工用として使用する場合には、真直性の高い材料を用いるのが作業能率の向上と、品質の安定化につながります。真直ステンレス鋼線は、表面光沢に優れ、真直性が良く、曲がりを手直しする必要が無いため作業能率の向上に役立っております。
| 線径 【mm】 |
引張強さ 【N/mm2】 |

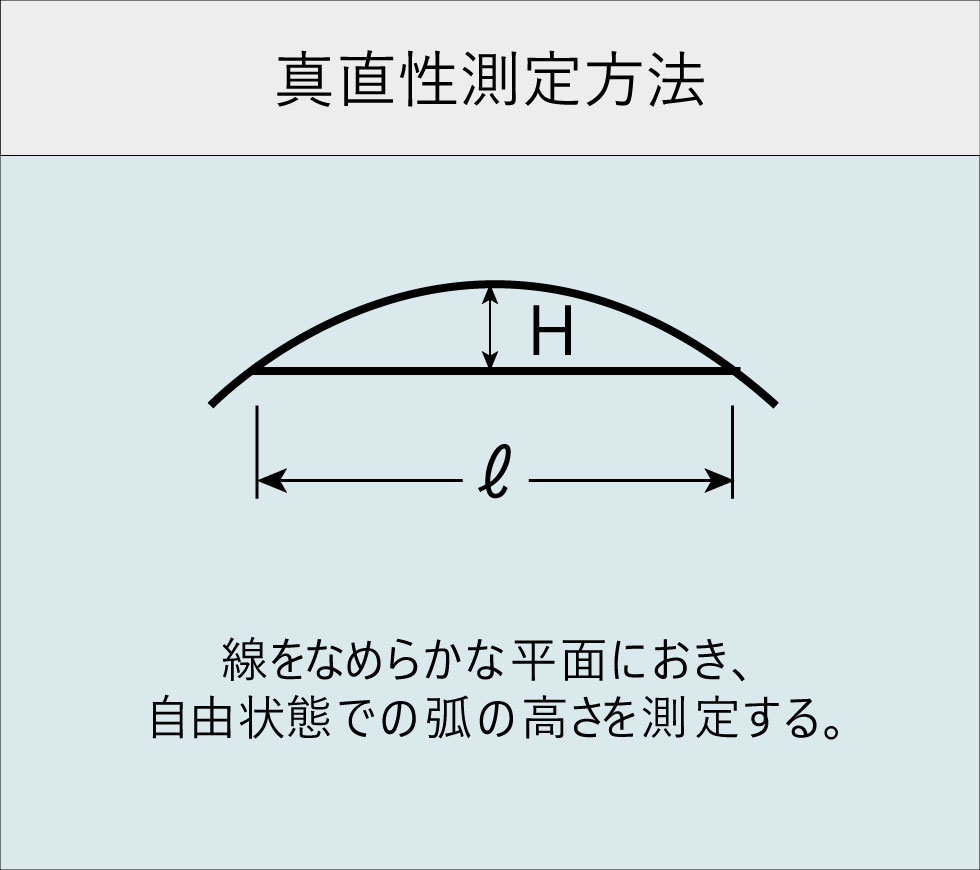

真直性 【mm】 |
||
| SUS304-WPAS | SUS304-WPBS | 弧の高さH | 試料長ℓ | |
| 0.20 0.23 |
1860～2060 1770～2010 |
2060～2400 2010～2300 |
2以下 | 100 |
| 0.26 0.29 0.32 0.35 0.40 0.45 |
1770～2010 1720～2010 1720～2010 1720～2010 1720～2010 1720～1960 |
2010～2300 2010～2300 2010～2300 2010～2300 2010～2300 1960～2260 |
5以下 | 200 |
| 0.50 0.55 0.60 0.65 0.70 0.80 0.90 |
1670～1910 1670～1910 1670～1910 1670～1910 1620～1910 1570～1810 1570～1810 |
1910～2210 1910～2210 1910～2210 1910～2210 1910～2210 1810～2110 1810～2110 |
4以下 | 200 |
| 1.00 1.20 |
1570～1810 1470～1720 |
1810～2110 1720～2010 |
||
- 〔注〕
- 中間にある線径については、それより大きい線径の値を用いる。
- ※
- 記載のないサイズの製造可否また詳しい仕様につきましてはお問合せ下さい。
快削ステンレス鋼線
"より高速で、より能率のよい切削加工を"というお客様のニーズにお応えするために特殊な成分を添加した材料を取り揃え、被削性、切削抵抗、工具寿命等のいずれの点をとりましても充分にご満足いただいております。
| 鋼種(-調質) | 線径【mm】 | 引張強さ【N/mm2】 |
| SUS303(-BA)、(-SP) | 1.05～12.15 | 590～740 |
| SUS303Cu(-BA)、(-SP) | 1.05～12.15 | 540～690 |
| SUS303(-BA)、(-SP) | 1.05～12.15 | 540～740 |
- 〔注〕
- 中間にある線径については、それより大きい線径の値を用いる。
- 〔注2〕
- オーステナイト系は次の透磁率μを満足しなければならない。
SUS303 μ=1.02以下
SUS303Cuμ =1.01以下 - ※
- 記載のないサイズの製造可否また詳しい仕様につきましてはお問合せ下さい。
摩棒用ステンレス鋼線
ハイテク時代を迎え益々多様化するお客様のニーズにお応えするために、JIS品はもとより、特殊成分を添加した非JISのオースナイト系、マルテンサイト系の各種材料を取り揃え特殊加工を施すことによって、"耐食性"・"耐摩耗性"の優れた製品として、高品質の精密なシャフト用・ピン用等の品質要求にも充分にご満足いただいております。
| 鋼種(-調質) | 線径【mm】 | 引張強さ【N/mm2】 |
| SUS304(-BA)、SUS304N1(-BA)、SUS316(-BA) | 1.05～9.15 | 540～740 |
| SUS304(-SP)、SUS304N1(-SP)、SUS316(-SP) | 1.05～9.15 | 740～930 |
| SSS130M | 1.00～4.20(以上) | 1960～2210 |
| 4.20～6.65 | 1760～2010 |
- 〔注〕
- 中間にある線径については、それより大きい線径の値を用いる。
- ※
- 記載のないサイズの製造可否また詳しい仕様につきましてはお問合せ下さい。
ファシーレ
| 鋼種 | 線径【mm】 | 引張強さ【N/mm2】 |
| Facile | 0.50 | 1900～2150 |
| 1.00 | 1800～2050 | |
| 1.50 | 1700～1950 | |
| 2.00 | 1600～1850 | |
| 2.50 | 1500～1750 |
高温高圧水素雰囲気下にて
- 高強度（SUS304WPB相当）
- 高靭性かつ抗疲労強度（SUS304WPB、SUS631J1以上）
- ※
- 記載のないサイズの製造可否また詳しい仕様につきましてはお問合せ下さい。
